Самая популярная модель минеральной черепицы, которая уже больше столетия определяет облик европейской архитектуры.

Описание материала

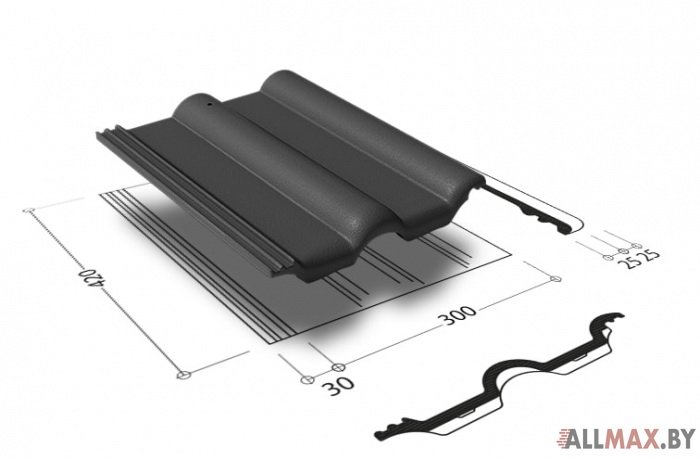

Штучный кровельный материал. Изготавливается из смеси высококачественного цемента и кварцевого песка особых фракций с использованием оригинальных красителей и пигментов.

Область применения

Устройство скатных крыш с уклоном от 10° до 90°.

Способ монтажа

Свободно укладывается или механически крепится к обрешетке в зависимости от уклона крыши и ветровых нагрузок.
Преимущества

значительно превосходит все существующие требования по морозостойкости и прочности;

рекомендуется к применению во всех климатических зонах;

сохраняет оригинальный цвет благодаря объемному внутреннему и двойному поверхностному прокрашиванию;

обеспечивает эффективное шумопоглощение при атмосферных осадках;

является негорючим материалом;

ожидаемый срок службы не менее 100 лет;

гарантия 30 лет.

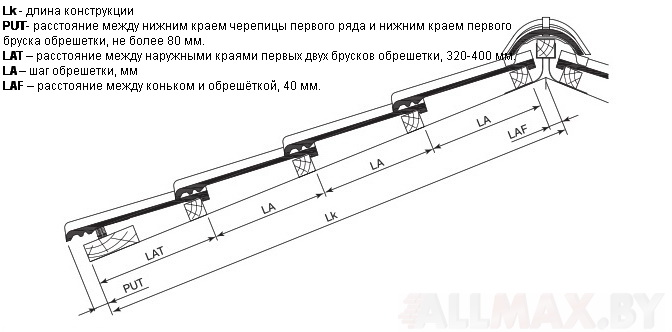

Шаг обрешетки в зависимости от уклона кровли

Технические характеристики.

** - в зависимости от шага обрешетки.

Упаковка и хранение.

Поставляется на поддонах в стретч-пленке. Транспортирование и хранение осуществляется в вертикальном положении, в упакованном виде на поддонах, в один ряд по высоте. Допускается складирование на твердой ровной поверхности в четыре ряда по высоте при смещении каждого последующего яруса на половину поддона.

Пример:

Построение геометрической схемы крыши при заданном значении угла наклона дает длину ската (от конька до карниза)- 5,28 м.

 По таблице находим ближайшее значение S=5,385 м, что соответствует шагу обрешетки 335 мм и 16-ти рядам черепицы (или S=5,190 м, при шаге 345 мм и 15 рядов черепицы) Соответствует найденному значению S достигается за счет уменьшения или увеличения карнизного свеса.

Пример:

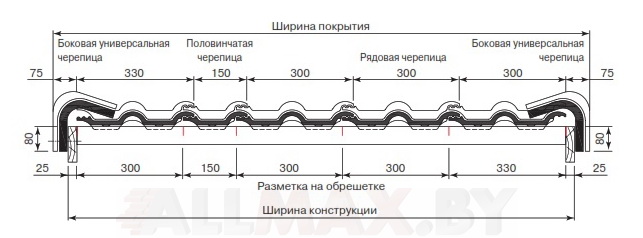

К габариту проектируемого здания 9,50 м прибавить величину выступов крыши за стены фронтонов (при высоте обращении 25 мм - выступы не более 300 мм): 9.5+0,3+0.3 = 10.1 м.

По таблице подбираем ближайшее значение L. (но не более 10.1 м) - L=10.0 м. соответствующее: 33 шт. рядовой черепицы + 1 шт. половинчатая. Соответствие проектируемой ширины ската (по обрешетке) табличному значению L достигается за счет уменьшения величины фронтонных свесов крыши. Для данного примера выступы за стену фронтона равны. 10-9,5 = 0,5; 0,5/2 = 0,25 m.
